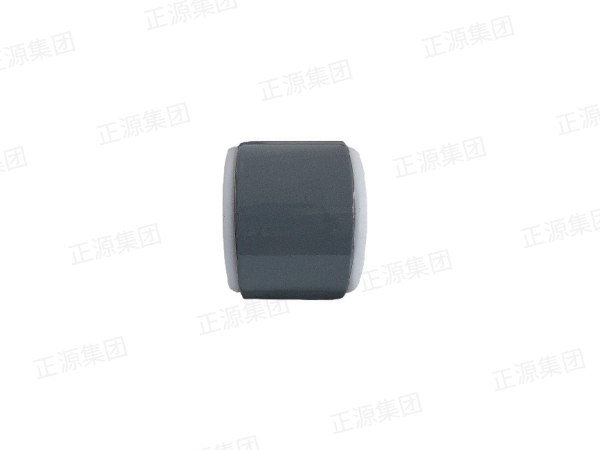

襯氟對夾式調節墊

● 公稱通徑：DN15-600MM

● 使用壓力：-0.09MPA-1.6MPA

● 使用溫度：-20-180℃

● 鋼管選用：國標無縫鋼管

● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法蘭）。

● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。

025-57255189
產品參數表

單位：mm

公稱通徑

鐵坯規格T1

鐵坯規格T2

鐵坯規格T3

 密封面A

密封面厚t

襯里厚度t1

 孔徑D1
25 68*36 68*43*10 42*3 60 5 4 25
32 79*42 79*49*10 483* 70 5 4.5 30
40 89*51 89*58*10 57*3 80 5 5 38
50 104*60 104*69*10 68*4 95 5 5.5 47
65 124*75 124*84*10 83*4 115 7 6 60
80 139*94 139*103*10 102*4 130 7 7 76
100 159*106 159*115*12 114*4 150 7 7.5 87
125 189*130 189*142*12 140*5 180 7 8.5 109
150 215*158 215*170*12 168*5 205 7 10 134
200 269*206 269*222*16 219*6.5 265 7 10 182
250 324*259 324*277*16 273*7 320 10 10 235
300 378*309 378*329*16 325*8 365 10 10 285



B3版 FYTJH01-鋼襯四氟調節環



單位：mm

公稱通徑

鐵坯規格T1

鐵坯規格T2

鐵坯規格T3

 密封面A

密封面厚t

襯里厚度t1

 孔徑D1
25 68*36 68*43*10 42*3 60 5 4 25
32 79*42 79*49*10 483* 70 5 4.5 30
40 89*51 89*58*10 57*3 80 5 5 38
50 104*60 104*69*10 68*4 95 5 5.5 47
65 124*75 124*84*10 83*4 115 7 6 60
80 139*94 139*103*10 102*4 130 7 7 76
100 159*106 159*115*12 114*4 150 7 7.5 87
125 189*130 189*142*12 140*5 180 7 8.5 109
150 215*158 215*170*12 168*5 205 7 10 134
200 269*206 269*222*16 219*6.5 265 7 10 182
250 324*259 324*277*16 273*7 320 10 10 235
300 378*309 378*329*16 325*8 365 10 10 285



B3版 FYTJH01-鋼襯四氟調節環
