鋼襯F4三通

● 公稱通徑： DN15-600MM

● 使用溫度： -20-180℃

● 使用壓力：-0.09MPA-1.6MPA

● 鋼管選用：國標無縫鋼管

● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法蘭）。

● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。

025-57255189

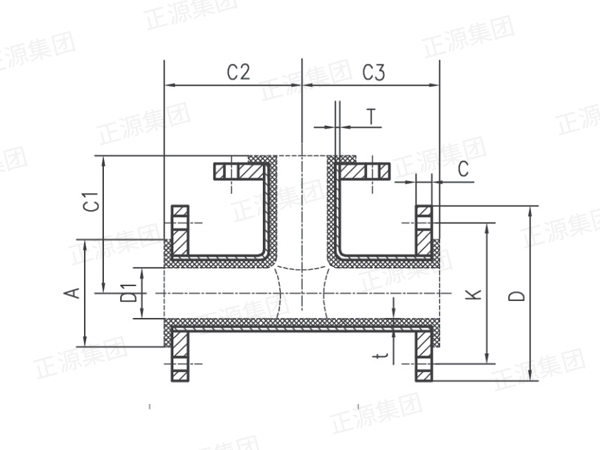

產品參數表
    單位：mm

公稱通徑

鐵坯規格T

 中心高C1

長度C2+C3

密封面A

四氟密封面厚t

孔徑D1

法蘭外徑D

 法蘭中心距

 法蘭厚度C

 襯里厚度t1

DN(mm)

NPS(inch)

15

1/2

 30*3 80 160 40 5 15 95 65 12 3

20

3/4

 34*3 85 170 50 5 19 105 75 14 3.5
25 1 42*3 90 180 60 5 25 115 85 14 4
32 1  1/4 48*3 100 200 70 5 30 140 100 16 4.5
40 1  1/2 57*3 115 230 80 5 38 150 110 16 5
50 2 68*4 122 244 95 5 47 165 125 16.5 5.5
65 2  1/2 83*4 132 264 115 7 60 185 145 17.5 6
80 3 102*4 138 276 130 7 76 200 160 17.5 7
100 4 114*4 152 304 150 7 87 220 180 19.5 7.5
125 5 140*5 190 380 180 7 109 250 210 19.5 8.5
150 6 168*5 200 400 205 7 128 285 240 21.5 13
200 8 219*6.5 230 460 265 7 172 340 295 21.5 15
250 10 273*7 275 550 320 10 225 395 350 23.5 15
300 12 325*8 300 600 365 10 275 445 400 23.5 15
350 14 377*8 350 700 425 13 327 505 460 25.5 15
400 16 426*8 400 800 475 13 375 565 515 29.5 15
450 18 480*10 450 900 530 13 425 616 565 33.5 15
500 20 530*10 500 1000 580 13 474 670 620 35.5 15
600 24 630*10 600 1200 680 13 575 780 725 39.5 15
