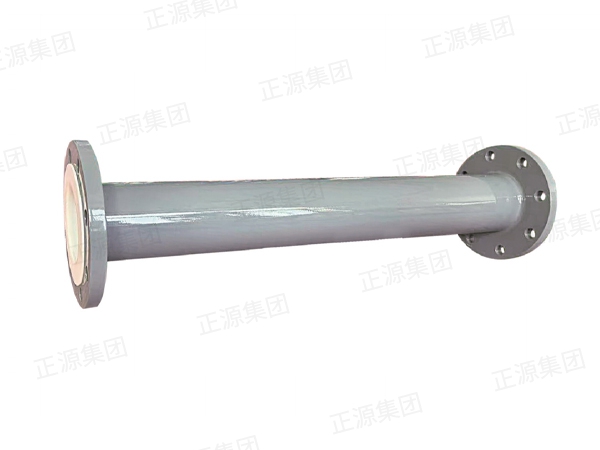

鋼襯四氟翻邊直管

● 公稱通徑：DN15-600MM

● 使用溫度：-20-180℃

● 使用壓力：-0.09MPA-1.6MPA

● 鋼管選用：國標無縫鋼管

● 法蘭選用：選用平焊法蘭（參照HG/T20592-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、 DIN等標準法蘭，為了便于管路安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊環松套活法蘭）。

025-57255189
產品描述

鋼襯PTFE 管使用說明(依據HG/T20538 編制)

● 正壓：根據不同的工藝要求和使用工況，選用鋼件（鋼管和法蘭），四氟壁厚2mm以上。溫度小于100℃，制作長度不超 過4m； 溫度為100-150℃,長度不超過3m；溫度為150-180℃，長度不超過2m。

● 負壓：常規鋼襯四氟翻邊直管耐負壓能力較差，部分小規格可以采用增加內襯四氟管厚度起到耐真空作用。



鋼襯PTFE 管使用說明(依據HG/T20538 編制)

● 正壓：根據不同的工藝要求和使用工況，選用鋼件（鋼管和法蘭），四氟壁厚2mm以上。溫度小于100℃，制作長度不超 過4m； 溫度為100-150℃,長度不超過3m；溫度為150-180℃，長度不超過2m。

● 負壓：常規鋼襯四氟翻邊直管耐負壓能力較差，部分小規格可以采用增加內襯四氟管厚度起到耐真空作用。



產品參數表



    單位：mm

公稱通徑

鋼管規格T

 密封面A

四氟管外徑B

厚壁四氟管規格

 孔徑D1 法蘭外徑D

法蘭中心距K

  法蘭厚度C

DN(mm)

NPS(inch)

15

1/2

25*2.5

40

20*2

 / 16

95

65

12

20

3/4

 30*3 50 24*2 / 20 105 75 14
25 1 34*3 60 28.5*2 28.8*3 24.22 115 85 14
32 1  1/4 42*3 70 36.5*2 36.5*3 32/30 140 100 16
40 1  1/2 45*3 80 39.5*2.5 39.5*4 34/31 150 110 16
50 2 57*3 95 51*2.5 51*5 46/41 165 125 16.5
65 2  1/2 76*4 115 68*.25 / 63 185 145 17.5
80 3 89*4 130 81*3 / 75 200 160 17.5
100 4 108*4 150 100*3 / 94 220 180 19.5
125 5 133*4 180 124*3.5 / 117 250 210 19.5
150 6 159*4.5 205 149*4 / 141 285 240 21.5
200 8 219*6.5 265 204*4 / 196 340 295 21.5
250 10 273*7 320 257*5 / 246 395 350 23.5
300 12 325*8 365 308*5 / 297 445 400 23.5
350 14 377*8 425 357*5.3 / 351 505 460 25.5
400 16 426*8 475 407*5.3 / 400 565 515 29.5
450 18 480*10 530 457*6 / 450 615 565 33.5
500 20 530*10 580 530*10 / 499 670 620 35.5
600 24 630*10 680 607*7 / 600 780 725 39.5





    單位：mm

公稱通徑

鋼管規格T

 密封面A

四氟管外徑B

厚壁四氟管規格

 孔徑D1 法蘭外徑D

法蘭中心距K

  法蘭厚度C

DN(mm)

NPS(inch)

15

1/2

25*2.5

40

20*2

 / 16

95

65

12

20

3/4

 30*3 50 24*2 / 20 105 75 14
25 1 34*3 60 28.5*2 28.8*3 24.22 115 85 14
32 1  1/4 42*3 70 36.5*2 36.5*3 32/30 140 100 16
40 1  1/2 45*3 80 39.5*2.5 39.5*4 34/31 150 110 16
50 2 57*3 95 51*2.5 51*5 46/41 165 125 16.5
65 2  1/2 76*4 115 68*.25 / 63 185 145 17.5
80 3 89*4 130 81*3 / 75 200 160 17.5
100 4 108*4 150 100*3 / 94 220 180 19.5
125 5 133*4 180 124*3.5 / 117 250 210 19.5
150 6 159*4.5 205 149*4 / 141 285 240 21.5
200 8 219*6.5 265 204*4 / 196 340 295 21.5
250 10 273*7 320 257*5 / 246 395 350 23.5
300 12 325*8 365 308*5 / 297 445 400 23.5
350 14 377*8 425 357*5.3 / 351 505 460 25.5
400 16 426*8 475 407*5.3 / 400 565 515 29.5
450 18 480*10 530 457*6 / 450 615 565 33.5
500 20 530*10 580 530*10 / 499 670 620 35.5
600 24 630*10 680 607*7 / 600 780 725 39.5
