襯氟旋啟式止回閥H44

設計標準：HG/T3704 GB/T12235 GB/T12236

結構長度：GB/T12221 ASME B16. 10 HG/T3704

法蘭標準：JB/T79 GB/T9113 HG/T20592 ASME B16.5/47

連接方式：法蘭式

公稱壓力：PN 0.6 - 2.5MPa 150Lb - 300Lb

檢驗試驗：GB/T13927 API598

025-57255189

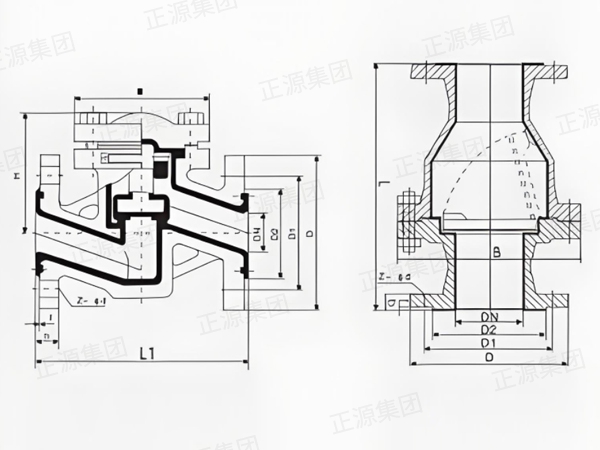

參數描述
公稱通徑
Nominal Diameter		 標準值
Standard value

參考值

Reference value
DN
(mm)		 NPS
(inch)		 L1 D D1 D2 f b Z-∅d D0 H W(Kg) L
PN0.6(MPa)
15 1/2 130 80 55 40 2 12 4-∅11 105 55 3 130
20 3/4 150 90 65 50 2 14 4-∅11 115 58 3.6 150
25 1 160 100 75 60 2 14 4-∅11 128 60 4.37 160
32 1  1/4 180 120 90 70 2 14 4-∅14 145 75 6.33 180
40 1 1/2 200 130 100 80 2 14 4-∅14 160 82 8.75 200
50 2 230 140 110 90 2 14 4-∅14 178 95 11.4 230
65 2 1/2 290 160 130 110 2 14 4-∅14 205 105 17.42 290
80 3 310 190 150 128 2 16 4-∅18 230 120 22 310
100 4 350 210 170 148 2 16 4-∅18 255 135 28 350
125 5 400 240 200 178 2 18 8-∅18 305 158 49 400
150 6 480 265 225 202 2 18 8-∅18 345 180 63.4 480
200 8 600 320 280 258 2 20 8-∅18 415 215 71.65 495
250 10 730 375 335 312 2 22 12-∅18 490 240 75 622
300 12 850 440 395 365 2 22 12-∅22 540 265 92.5 698
350 14 490 445 415 2 22 12-∅22 585 300 107.5 787



PN10襯氟止回閥



公稱通徑
Nominal Diameter		 標準值
Standard value

參考值

Reference value
DN
(mm)		 NPS
(inch)		 L1 D D1 D2 f b Z-0d D0 H W(Kg) L
PN0.6(MPa)
15 1/2 130 95 65 45 2 16 4-014 105 55 3 130
20 3/4 150 105 75 58 2 18 4-014 115 58 3 150
25 1 160 115 85 68 2 18 4-014 128 60 4.37 160
32 1 1/4 180 140 100 78 2 18 4-018 145 75 6.33 180
40 11/2 200 150 110 88 2 18 4-018 160 82 8.75 200
50 2 230 165 125 102 2 18 4-018 178 95 11.4 230
65 21/2 290 185 145 122 2 18 8-018 205 105 17.42 290
80 3 310 200 160 138 2 20 8-018 230 120 22 310
100 4 350 220 180 158 2 20 8-018 255 135 28 350
125 5 400 250 210 188 2 22 8-018 305 158 49 400
150 6 480 285 240 212 2 22 8-022 345 180 63.4 480
200 8 600 340 295 268 2 24 8-022 415 215 71.65 495
250 10 730 395 350 320 2 26 12-022 490 240 82.5 622
300 12 850 445 400 370 2 26 12-022 540 265 95 698
350 14 - 505 460 430 2 26 16-022 585 300 112.5 787
注：上圖所列止回閥數值為化工部標準，如需其它標準請?jiān)谟嗀洉r(shí)注明。



公稱通徑
Nominal Diameter		 標準值
Standard value

參考值

Reference value
DN
(mm)		 NPS
(inch)		 L1 D D1 D2 f b Z-∅d D0 H W(Kg) L
PN0.6(MPa)
15 1/2 130 80 55 40 2 12 4-∅11 105 55 3 130
20 3/4 150 90 65 50 2 14 4-∅11 115 58 3.6 150
25 1 160 100 75 60 2 14 4-∅11 128 60 4.37 160
32 1  1/4 180 120 90 70 2 14 4-∅14 145 75 6.33 180
40 1 1/2 200 130 100 80 2 14 4-∅14 160 82 8.75 200
50 2 230 140 110 90 2 14 4-∅14 178 95 11.4 230
65 2 1/2 290 160 130 110 2 14 4-∅14 205 105 17.42 290
80 3 310 190 150 128 2 16 4-∅18 230 120 22 310
100 4 350 210 170 148 2 16 4-∅18 255 135 28 350
125 5 400 240 200 178 2 18 8-∅18 305 158 49 400
150 6 480 265 225 202 2 18 8-∅18 345 180 63.4 480
200 8 600 320 280 258 2 20 8-∅18 415 215 71.65 495
250 10 730 375 335 312 2 22 12-∅18 490 240 75 622
300 12 850 440 395 365 2 22 12-∅22 540 265 92.5 698
350 14 490 445 415 2 22 12-∅22 585 300 107.5 787



PN10襯氟止回閥



公稱通徑
Nominal Diameter		 標準值
Standard value

參考值

Reference value
DN
(mm)		 NPS
(inch)		 L1 D D1 D2 f b Z-0d D0 H W(Kg) L
PN0.6(MPa)
15 1/2 130 95 65 45 2 16 4-014 105 55 3 130
20 3/4 150 105 75 58 2 18 4-014 115 58 3 150
25 1 160 115 85 68 2 18 4-014 128 60 4.37 160
32 1 1/4 180 140 100 78 2 18 4-018 145 75 6.33 180
40 11/2 200 150 110 88 2 18 4-018 160 82 8.75 200
50 2 230 165 125 102 2 18 4-018 178 95 11.4 230
65 21/2 290 185 145 122 2 18 8-018 205 105 17.42 290
80 3 310 200 160 138 2 20 8-018 230 120 22 310
100 4 350 220 180 158 2 20 8-018 255 135 28 350
125 5 400 250 210 188 2 22 8-018 305 158 49 400
150 6 480 285 240 212 2 22 8-022 345 180 63.4 480
200 8 600 340 295 268 2 24 8-022 415 215 71.65 495
250 10 730 395 350 320 2 26 12-022 490 240 82.5 622
300 12 850 445 400 370 2 26 12-022 540 265 95 698
350 14 - 505 460 430 2 26 16-022 585 300 112.5 787
注：上圖所列止回閥數值為化工部標準，如需其它標準請?jiān)谟嗀洉r(shí)注明。
