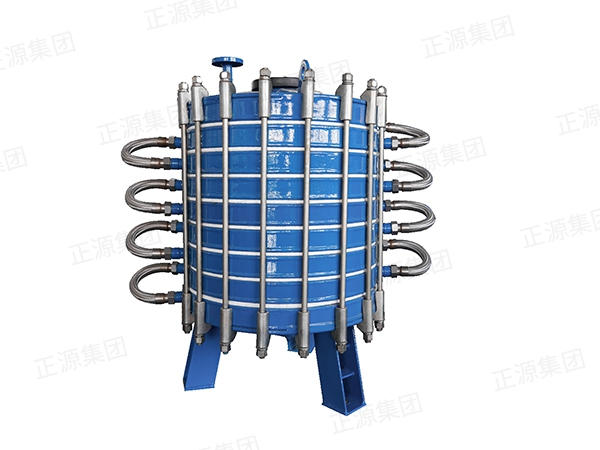

搪玻璃多孔片式冷凝器

設計壓力：器內FV~0.1MPA 夾層0.3 MPA200℃

設計溫度：200℃

025-57255189

在線咨詢

產品描述

采用多孔設計，設備流體阻力非常小，特別適合在高真空?qǐng)龊舷率褂?真空可達130PA)。結構新穎，流體在冷凝片內產生強制對流，無死區；水夾層薄、獨特的折流板設計，加快冷卻水流速，無死區，不易結垢，故換熱效果非常好。一般情況使用F4石棉板墊片，當負壓低于5MM汞柱時，墊片選用F4石棉板墊片，內夾不銹鋼波紋板，設備開停車時，熱脹冷縮變形小，不易泄漏，在高真空時，杜絕墊片被吸入器內的現象。

搪玻璃新型片式冷凝器性能參數表

系列	熱交換效率	水夾層高度	水過流速度	有無折流板	水垢沉積情況	墊片型式	墊片厚度	耐真空性能	質保期	搪玻璃釉	設備總高
W-0.63	1.5a	19	很快	有	不易沉積	AI	10mm	優	1年	進口釉	較低
W-1	1.5a	21	很快	有	不易沉積	AI	10mm	優	1年	進口釉	較低
W-2	1.5a	25	很快	有	不易沉積	AI	10mm	優	1年	進口釉	較低

搪玻璃新型片式冷凝器性能參數表

類別	冷凝片數	搪玻璃環數量	冷凝面積	DN mm	D mm	B mm	H mm	a mm	b mm	c.d mm	e.f mm	重量 kg
W - 0.63	3	/	2.4	695	670	670	680	150	80	25	/	270
	5	/	4	695	670	670	860	150	80	25	/	360
	7	/	5	695	670	670	930	150	80	25	/	450
	9	/	6	695	670	670	1070	150	80	25	/	540
	11	/	7.5	695	670	670	1210	150	80	25	/	630
	13	/	9	695	670	670	1350	150	80	25	/	720
	15	/	10	695	670	670	1480	150	80	25	/	810
	17	1	11	695	670	670	1740	150	80	25	25	945
	19	1	12	695	670	670	1880	150	80	25	25	1035
W - 1	5	/	6	860	810	810	850	150	100	32	/	515
	7	/	8	860	810	810	990	150	100	32	/	650
	9	/	10	860	810	810	1130	150	100	32	/	785
	11	/	12	860	810	810	1270	150	100	32	/	920
	13	/	14	860	810	810	1410	150	100	32	/	1055
	15	/	16	860	810	810	1540	150	100	32	/	1190
	17	1	18	860	810	810	1810	150	100	32	25	1390
	19	1	20	860	810	810	1950	150	100	32	32	1525
	21	1	22	860	810	810	2080	150	100	32	32	1660
	23	1	24	860	810	810	2220	150	100	32	32	1795
	25	1	26	860	810	810	2360	150	100	32	32	1930
	27	2	28	860	810	810	2630	150	100	32	32	2130
	29	2	30	860	810	810	2770	150	100	32	32	2265
W - 2	1	/	4	1050	860	860	650	150	100	40	/	399
	2	/	6	1050	860	860	720	150	100	40	/	509
	3	/	8	1050	860	860	800	150	100	40	/	619
	4	/	10	1050	860	860	890	150	100	40	/	729
	5	/	12	1050	860	860	980	150	100	40	/	839
	6	/	14	1050	860	860	1040	150	100	40	/	949
	7	/	16	1050	860	860	1120	150	100	40	/	1059
	8	/	18	1050	860	860	1200	150	100	40	/	1169
	9	/	20	1050	860	860	1280	150	100	40	/	1279
	10	/	22	1050	860	860	1380	150	100	40	/	1389
	11	/	24	1050	860	860	1450	150	100	40	/	1499
	12	/	26	1050	860	860	1510	150	100	40	/	1609
	13	/	28	1050	860	860	1590	150	100	40	/	1719
	14	/	30	1050	860	860	1670	150	100	40	/	1829
	15	/	32	1050	860	860	1740	150	100	40	/	1939
	16	1	34	1050	860	860	1970	150	100	40	40	2099
	17	1	36	1050	860	860	2050	150	100	40	40	2209
	18	1	38	1050	860	860	2130	150	100	40	40	2319
	19	1	40	1050	860	860	2210	150	100	40	40	2429
	20	1	42	1050	860	860	2290	150	100	40	40	2539
	21	1	44	1050	860	860	2380	150	100	40	40	2649
