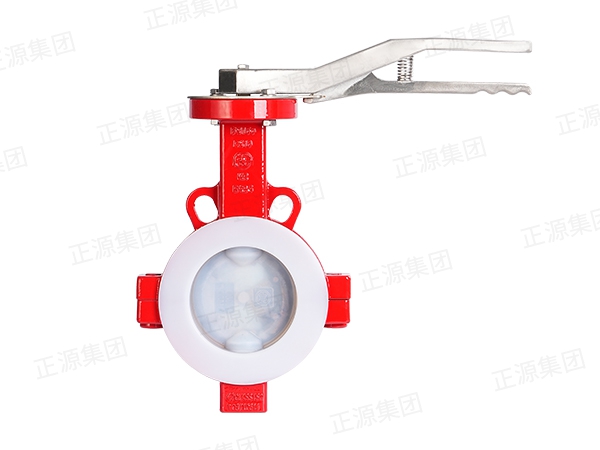

AFD100對夾式襯氟蝶閥

AFD系列PFA全襯氟蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的ー種閥門。全襯氟蝶閥 不僅結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,而且驅動カ矩小,操作簡便、迅速,并且還可同時具有良好 的流量凋節功能和關閉密封特性,可應用于液態或氣態工況下的開關,流量控制和截斷腐蝕性甚至毒性介質以及超純的介 質工作情況下。

025-57255189

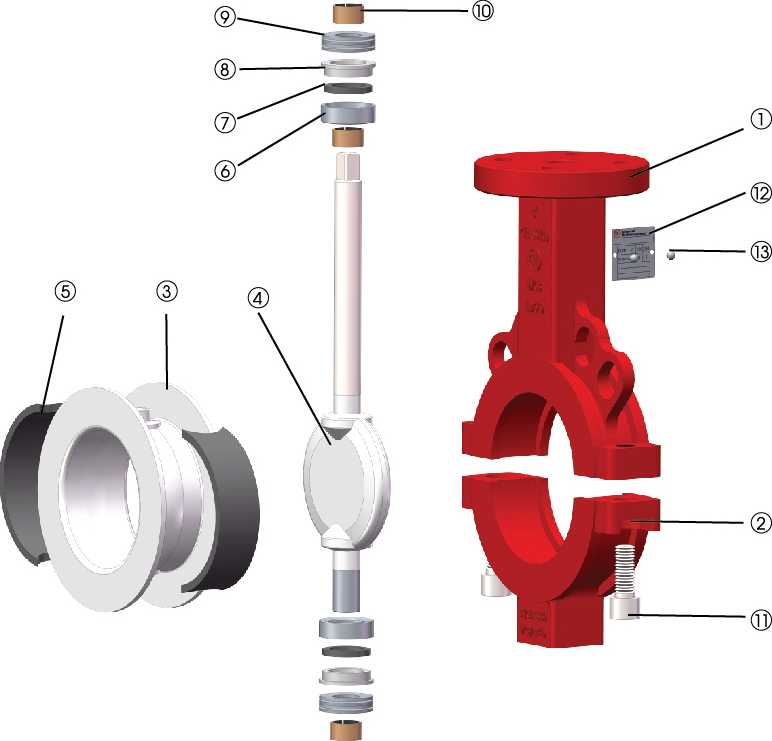

參數描述





項目

描述

材質描述

材質型號(DIN 17440/41)

1

上閥體

WCB/CF8/CF-8M

1.0619/1.4308/1.4408

2

下閥體

WCB/CF8/CF-8M

1.0619/1.4308/1.4408

3

蝶圈

FEP/PFA. PFA-AS



4

蝶板

WCB/CF8/CF-8M/CD4MCU

1.0619/1.4308/1.4408/1.4517

外襯

FEP/PFA、PFA-AS



5

蝶圈用彈性墊

VMQ



6

蝶板用導向環

SS304

1.4301

7

蝶板用彈性密封圈

VMQ



8

蝶板用推力環

SS304

1.4301

9

碟形彈簧

SS301

1.4310

10

滑動軸承

PTFE-coated (triple bearing)



11

內 六角 螺釘

A2-70

1.4310

12

銘牌

A2

1.4301

13

鉚釘 2x5

A2

1.4310



三種閥體材料可供選擇

•鑄鋼 ASTM A216WCB,等同于 DIN 1.0619

•不銹鋼 ASTM A351 CF8«等同于 DIN 1.4308

•不銹鋼 ASTM A351 CF-8M,等同于 DIN 1.4408



多種襯里材料可供選擇

•PFA (品牌:德國3M、日本大金或者杜邦)

•抗靜電內襯PFA-AS

•高抗?jié)B透性PFA-P

•高純度(應用于生物、制藥行業)PFA-HP



蝶板材料

•鑄鋼 ASTM A216 WCB,等同于 DIN 1.0619

•不銹鋼 ASTM A351 CF8.等同于 DIN 1.4308

•不銹鋼 ASTM A351 CF-8M»等同于 DIN 1.4408

•雙相不銹鋼CD4MCUN,等同于DIN 1.4517

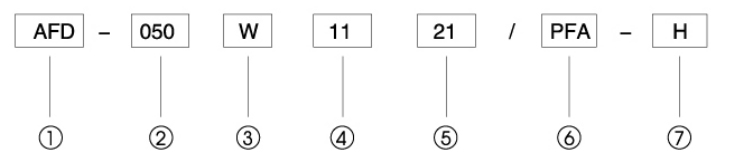

型號說明

①

產品系列

埃佳氟系列氟塑料襯里蝶閥

②

公稱通徑

DN 50/ANSI 2"

③

連接方式

W:對夾式 wafer-style F:法蘭式 Flange style

④

閥體材質

11: WCB(ASTM A216)

21: CF8(ASTM A351)/1.4308 ( DIN 17445 )

22: CF-8M(ASTM A351)/1.4408 ( DIN 17445 )

⑤

蝶板材質

11: WCB(ASTM A216)

21: CF8(ASTM A351)/1.4308 ( DIN 17445 )

22: CF-8M(ASTM A351)/1.4408 ( DIN 17445 )

23： CD4MCuN/1.4517

⑥

襯里材質

可溶性聚四氟乙烯PFA

⑦

操作方式

H:把手操作 Handle operation

G:渦輪操作 Turbine operation

P:氣動操作 Pneumatic operation

E: 電動操作 ?ectric operation

•上表未列出的材質,如有需要的話,需先和我司確認。
